Cách chọn chiều dày con kê bê tông theo lớp bảo vệ cốt thép

Trong ngành xây dựng hiện đại, việc đảm bảo chất lượng và tuổi thọ cho các công trình bê tông cốt thép là yếu tố tối quan trọng. Một trong những chi tiết nhỏ nhưng có vai trò không thể thiếu chính là con kê bê tông. Đặc biệt, việc lựa chọn chiều dày của viên kê bê tông sao cho phù hợp với lớp bảo vệ cốt thép là một quyết định kỹ thuật cần được thực hiện cẩn trọng. Bài viết này sẽ đi sâu vào hướng dẫn anh/chị cách xác định và chọn lựa chiều dày con kê bê tông một cách chính xác, đảm bảo tuân thủ tiêu chuẩn và tối ưu hóa hiệu quả bảo vệ.

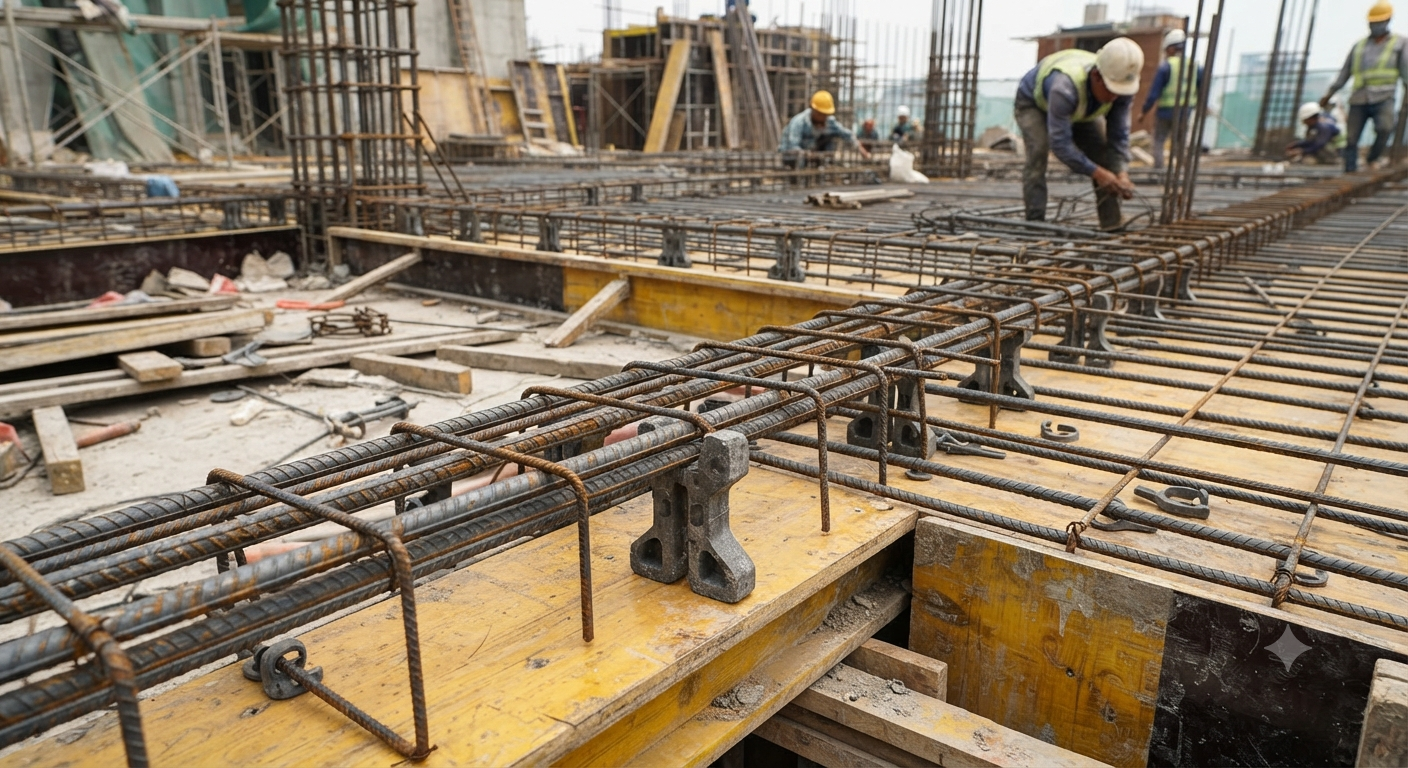

Lớp Bảo Vệ Cốt Thép Là Gì Và Tại Sao Lại Quan Trọng?

Lớp bảo vệ cốt thép (hay còn gọi là lớp bê tông bảo vệ) là khoảng cách từ bề mặt ngoài cùng của cốt thép chịu lực đến bề mặt ngoài cùng của cấu kiện bê tông. Chức năng chính của lớp bê tông này là bảo vệ cốt thép bên trong khỏi các tác nhân gây hại từ môi trường, đồng thời đảm bảo khả năng làm việc hiệu quả của kết cấu.

• Chống Ăn Mòn: Bê tông tạo ra một môi trường kiềm, giúp bảo vệ cốt thép khỏi bị rỉ sét do oxy hóa. Lớp bê tông đủ dày sẽ ngăn chặn sự xâm nhập của nước, oxy và các chất ăn mòn khác, kéo dài tuổi thọ của công trình.
• Tăng Cường Khả Năng Chống Cháy: Lớp bê tông bảo vệ cũng có vai trò cách nhiệt, giúp cốt thép duy trì độ bền vững trong trường hợp hỏa hoạn, làm chậm quá trình nóng chảy và mất cường độ của thép.
• Đảm Bảo Lực Dính Giữa Bê Tông Và Cốt Thép: Khoảng cách đủ lớn giữa cốt thép và bề mặt bê tông giúp tạo ra lực dính tốt, đảm bảo cốt thép có thể truyền lực hiệu quả vào bê tông và ngược lại, phát huy tối đa khả năng chịu lực của cấu kiện.
• Phân Bố Ứng Suất: Giúp phân bố ứng suất đều trong bê tông, tránh tập trung ứng suất tại các điểm tiếp xúc trực tiếp với cốt thép, giảm thiểu nguy cơ nứt bê tông.

Nếu lớp bảo vệ không đủ hoặc không đồng đều, cốt thép dễ bị ăn mòn, dẫn đến giảm khả năng chịu lực của kết cấu, thậm chí gây ra nứt vỡ và sụp đổ công trình.

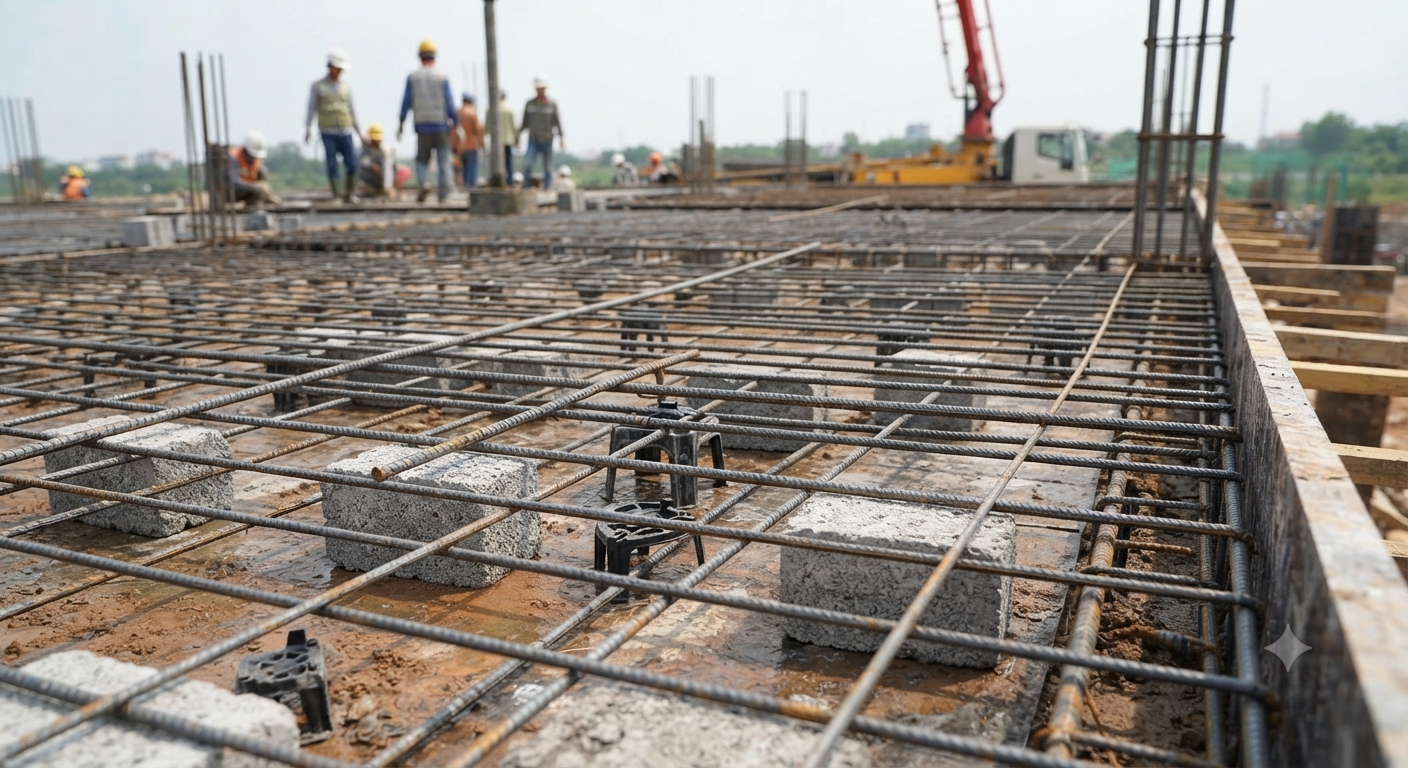

Các Yếu Tố Quyết Định Chiều Dày Lớp Bảo Vệ Cốt Thép

Việc xác định chiều dày lớp bảo vệ cốt thép không phải là tùy ý mà phải dựa trên nhiều yếu tố kỹ thuật và tuân thủ các tiêu chuẩn xây dựng hiện hành. Anh/chị cần tham khảo hồ sơ thiết kế và các quy định liên quan để có thông số chính xác nhất.

Điều Kiện Môi Trường Xâm Thực

Môi trường mà công trình tồn tại là yếu tố hàng đầu quyết định chiều dày lớp bảo vệ. Môi trường càng khắc nghiệt, lớp bảo vệ cần càng dày:

• Môi trường ít xâm thực: Ví dụ như cấu kiện nằm trong nhà, nơi khô ráo, ít tiếp xúc với độ ẩm và hóa chất.
• Môi trường ẩm ướt, tiếp xúc trực tiếp với nước: Các cấu kiện ngoài trời, nhà vệ sinh, bể chứa nước.
• Môi trường biển, môi trường hóa chất: Các công trình gần biển, tiếp xúc với nước mặn hoặc các nhà máy có hóa chất ăn mòn.

Loại Kết Cấu Và Cấu Kiện Bê Tông

Mỗi loại cấu kiện bê tông cốt thép có yêu cầu khác nhau về chiều dày lớp bảo vệ:

• Móng: Thường có lớp bảo vệ dày nhất do tiếp xúc trực tiếp với đất và độ ẩm.
• Cột, Dầm, Sàn: Có các quy định riêng tùy thuộc vào vị trí và chức năng chịu lực. Ví dụ, kê cột bê tông thường đòi hỏi lớp bảo vệ nhất định để đảm bảo ổn định.
• Các cấu kiện có bề mặt tiếp xúc trực tiếp với không khí hoặc nước: Cần lớp bảo vệ dày hơn.

Kích Thước Và Loại Cốt Thép

Đường kính của cốt thép cũng có thể ảnh hưởng đến chiều dày lớp bảo vệ tối thiểu, đặc biệt đối với các tiêu chuẩn thiết kế cụ thể.

Tiêu Chuẩn Thiết Kế Và Quy Định Hiện Hành

Đây là yếu tố bắt buộc phải tuân thủ. Các tiêu chuẩn như TCVN (Tiêu chuẩn Việt Nam), ACI (American Concrete Institute), Eurocode... đều có quy định rõ ràng về chiều dày lớp bảo vệ cho từng loại cấu kiện và điều kiện môi trường. Kỹ sư thiết kế sẽ xác định thông số này và ghi rõ trong bản vẽ thi công.

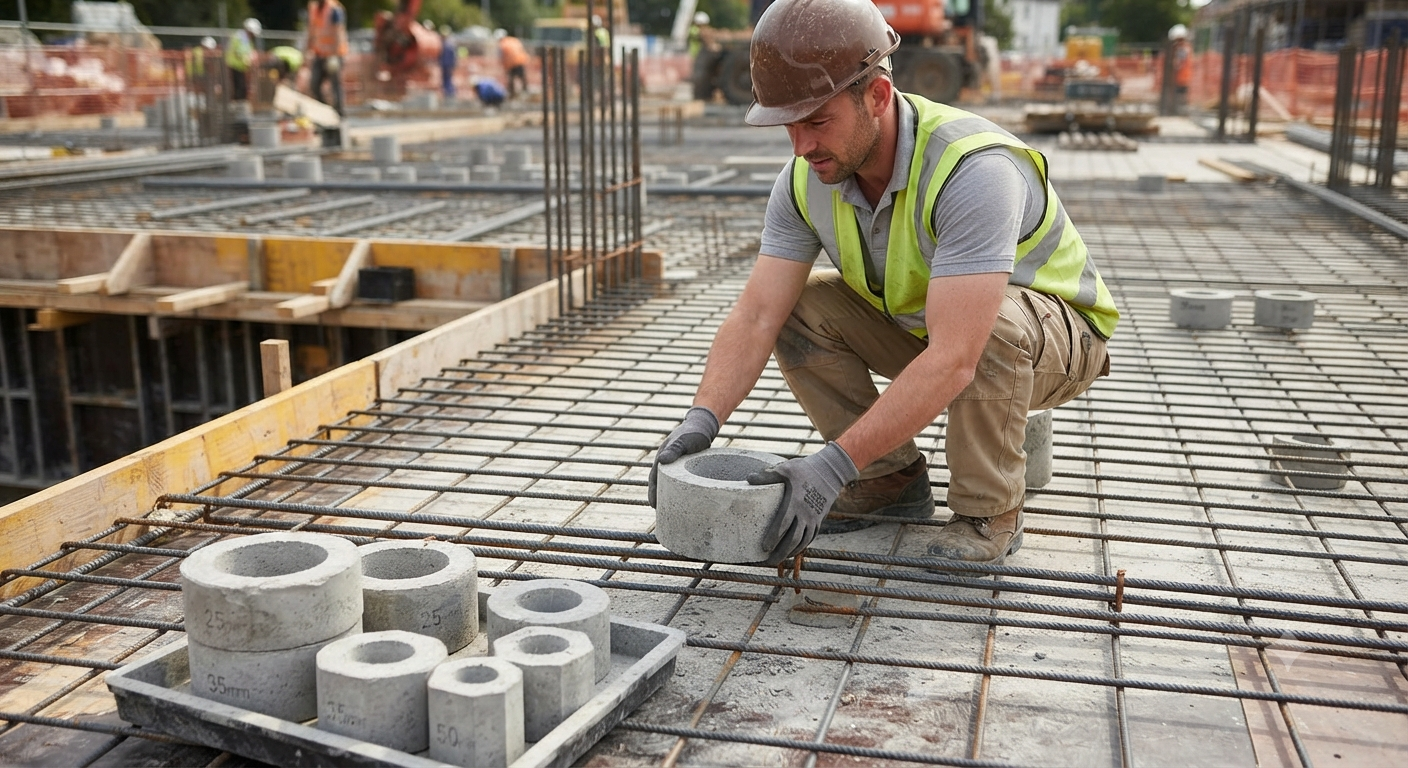

Cách Chọn Chiều Dày Con Kê Bê Tông Phù Hợp

Nguyên tắc cơ bản và đơn giản nhất để chọn chiều dày con kê bê tông là đảm bảo rằng chiều dày con kê bê tông phải bằng đúng chiều dày lớp bảo vệ cốt thép đã được quy định trong bản vẽ thiết kế.

• Bước 1: Xác định chiều dày lớp bảo vệ cốt thép
  Anh/chị cần kiểm tra kỹ bản vẽ thiết kế thi công để tìm thông số chiều dày lớp bảo vệ cốt thép cho từng cấu kiện (dầm, sàn, cột, móng...). Thông số này thường được ký hiệu là c hoặc a và có đơn vị là milimet (ví dụ: c=25mm, c=30mm, c=50mm...).
• Bước 2: Lựa chọn viên kê bê tông có kích thước tương ứng
  Sau khi có thông số chiều dày lớp bảo vệ, anh/chị chỉ cần chọn loại viên kê bê tông có chiều cao (hoặc kích thước) tương ứng. Ví dụ, nếu lớp bảo vệ yêu cầu 25mm, anh/chị sẽ chọn con kê bê tông 25mm. Nếu là lớp bảo vệ 30mm, chọn con kê 30mm, và cứ thế tiếp tục. Các loại cục kê bê tông thường có các kích thước phổ biến như 15mm, 20mm, 25mm, 30mm, 35mm, 40mm, 45mm, 50mm, 60mm, 70mm, 80mm...
• Bước 3: Lưu ý cho từng loại cấu kiện
  Đối với các cấu kiện đặc biệt như móng, dầm hoặc khi cần kê cột bê tông, có thể có những loại con kê cốt thép chuyên dụng với hình dạng và kích thước đặc biệt để đảm bảo vị trí và lớp bảo vệ chính xác. Chẳng hạn, loại kê cột TPH 20/25 thường được thiết kế để tạo lớp bảo vệ 20mm hoặc 25mm cho cột.
• Bước 4: Kiểm tra và xác nhận
  Trước khi đổ bê tông, việc kiểm tra lại vị trí và chiều dày của con kê là rất quan trọng để đảm bảo tất cả cốt thép đều được kê đúng khoảng cách theo thiết kế.

Những Lưu Ý Quan Trọng Khi Sử Dụng Con Kê Bê Tông

Ngoài việc chọn đúng chiều dày, một số yếu tố khác cũng cần được chú ý để đảm bảo hiệu quả tối ưu:

• Số lượng và khoảng cách: Đảm bảo sử dụng đủ số lượng con kê bê tông và đặt chúng ở khoảng cách hợp lý để tránh cốt thép bị võng hoặc xê dịch trong quá trình thi công.
• Cường độ của con kê: Con kê bê tông cần có cường độ chịu nén phù hợp, không được kém hơn cường độ của bê tông cấu kiện để tránh bị vỡ trong quá trình di chuyển hoặc đổ bê tông.
• Vật liệu của con kê: Nên sử dụng con kê bê tông đồng nhất với vật liệu cấu kiện để tránh tạo ra các điểm yếu hoặc khác biệt về tính chất vật lý và hóa học.
• Đảm bảo cố định: Con kê phải được cố định chắc chắn, không bị xê dịch trong quá trình vận chuyển và đổ bê tông.

Việc lựa chọn và sử dụng con kê bê tông đúng cách không chỉ là một yêu cầu kỹ thuật mà còn là yếu tố then chốt quyết định đến chất lượng, độ bền vững và an toàn của toàn bộ công trình. Bằng cách hiểu rõ tầm quan trọng của lớp bảo vệ cốt thép và áp dụng đúng nguyên tắc chọn chiều dày con kê, anh/chị sẽ góp phần tạo nên những công trình đạt tiêu chuẩn cao nhất.
